    產品詳情

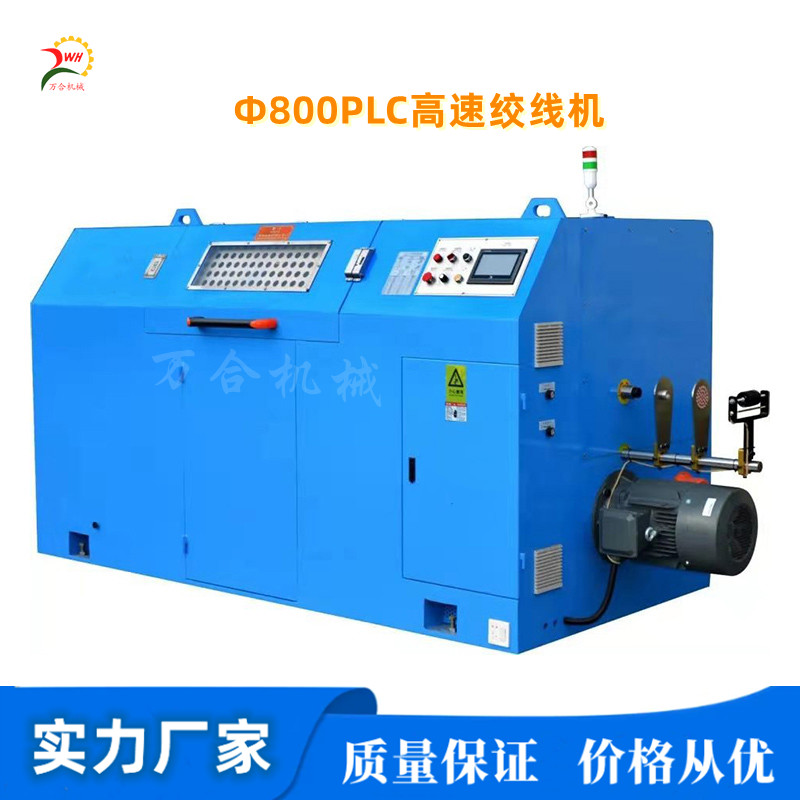

    Φ800㎜常規-觸摸屏-PLC高速絞線機

    Φ800㎜常規-觸摸屏-PLC高速絞線機

    用途：    適用于軟/硬導體線、電子線的絞合。如：裸銅線、漆包線、鍍錫線、銅包鋁、合金線；電源線、電話線、音頻線、視頻線、汽車線、網絡線等。

    USE：    Suitable for round copper wire stranding

    13829120479
    產品詳情

    Φ800~1000高速絞線機

     Φ800~1000㎜High speed stranding


    一、用途Application：

    適用于軟/硬導體線、電子線的絞合。如：裸銅線、漆包線、鍍錫線、銅包鋁、合金線；電源線、電話線、音頻線、視頻線、汽車線、網絡線等。

    Full automatic double-twist type wire twist machine, strengthening design of the traction system, can twist10~16mm2 copper wire, it can also apply on the core wire pair twisted or small core wire cabling.

    二、技術參數Technical Parameters：

    型 號

    Model

    WH-HST-800標準電箱/觸摸屏/PLC

    Standard electric box/Touch screen/PLC（1200RPM/min）

    WH-HST-1000標準電箱/觸摸屏/PLC

    Standard electric box/Touch screen/PLC（800RPM/min）

    驅動馬達

    Drive motor

    20HP Motor+

    Frequency adjust speed

    30HP Motor+

    Frequency adjust speed

    單根線徑

    Diameter of each wire

    Φ0.38~1.0㎜

    Φ0.38~2.14㎜

    絞合截面積

    Stranded cross-sectional area

    0.25~10mm2

    1.5~16mm2

    絞   距

    Twist pitch range

    標準絞距Standard lay length：23.74～142.78mm

    加大絞距Maximum lay length：48.67~256.18mm

    35~200㎜

    線盤裝銅量

    Weight of conductor on reel

    MAX900㎏

    MAX1200㎏

    機械尺寸

    Mechanical Dimensions

    L3675×W1550×H1650㎜

    L4475×W2200×H2300㎜

    機械重量

    Machine net weight

    5000㎏

    8000㎏

    絞 向

    Twisting direction

    左右絞向均勻，“S” or “Z” direction

    使用電源

    Voltage frequency

    50HZ/380V（三相五線Three-phase five-wire）

    排線裝置

    Cable device

    加強型精密光桿排線器，排輻、排距均可調整

    Enhanced polished rod cable arranging device, row spacing and row width can be adjusted at will

    收線張力

    Take-up tension

    磁粉離合器控制張力、大小可調節，被拉線不變型。

    The magnetic powder clutch controls the tension, the size can be adjusted, and the drawn wire does not change shape.

    保護功能

    Protective function

    ⑴長度到達設定參數自動停機

    The length meter will automatically stop when it reaches the set parameters;

    ⑵設備內部和外部斷線，自動停機報警The internal and external disconnection of the equipment will automatically stop and alarm;

    ⑶安全罩打開自動停機

    It will stop automatically when the lift is incorrect

    ⑷升降不正確自動停機

    It will stop automatically when the safety cover is opened。

    ⑸紅色警示燈：故障停機

    Red warning light: shutdown due to failure
